वाटर-कूल्ड स्क्रू फ्लडेड चिलर

बड़े औद्योगिक अनुप्रयोगों के लिए उच्च दक्षता वाली कूलिंग

NUOLAN वाटर-कूल्ड फ्लडेड स्क्रू चिलर के लिए डिज़ाइन किया गया है बड़ी क्षमता औद्योगिक शीतलन प्रणाली उच्च दक्षता, विश्वसनीय संचालन और दीर्घकालिक निरंतर शीतलन की आवश्यकता होती है।

विशेषता ए अर्ध-हर्मेटिक ट्विन-स्क्रू कंप्रेसर और उच्च दक्षता वाले बाढ़ वाले बाष्पीकरणकर्ता, इकाई कठिन परिचालन स्थितियों के तहत उत्कृष्ट गर्मी हस्तांतरण प्रदर्शन और स्थिर शीतलन प्रदान करती है।

के लिये यह विशेष रूप से उपयुक्त है बड़े विनिर्माण संयंत्र, केंद्रीकृत शीतलन प्रणाली और निरंतर औद्योगिक प्रक्रियाएं उच्च शीतलन भार और लंबे परिचालन घंटों के साथ।

हमसे संपर्क करें

पिछला:वाटर कूल्ड औद्योगिक स्क्रू चिलर अगला:वेरिएबल फ़्रीक्वेंसी फ़ॉलिंग फ़िल्म स्क्रू चिलर

विवरण
विनिर्देशन
एप्लिकेशन
केस स्टडी
FAQ

1. मुख्य विशेषताएं

①　उच्च दक्षता वाला बाढ़युक्त बाष्पीकरणकर्ता

बाढ़युक्त बाष्पीकरणकर्ता रेफ्रिजरेंट को गर्मी-स्थानांतरण ट्यूबों को घेरने की अनुमति देता है, जिससे प्रभावी गर्मी-स्थानांतरण सतह अधिकतम हो जाती है और गर्मी विनिमय दक्षता में सुधार होता है।

②　बड़े भार के लिए कुशल शीतलन

मध्यम और बड़ी क्षमता वाले कूलिंग सिस्टम के लिए डिज़ाइन किया गया है, खासकर जहां कूलिंग की मांग अधिक और अपेक्षाकृत निरंतर है।

③　स्थिर और विश्वसनीय संचालन

सेमी-हर्मेटिक ट्विन-स्क्रू कंप्रेसर और अनुकूलित प्रशीतन प्रणाली मांग वाले औद्योगिक अनुप्रयोगों के लिए विश्वसनीय प्रदर्शन प्रदान करती है।

④　बुद्धिमान नियंत्रण

पीएलसी-आधारित नियंत्रण परिचालन स्थितियों के अनुसार स्वचालित रूप से चिलर का प्रबंधन करता है, जबकि एकीकृत सुरक्षा सुरक्षा स्थिर और सुरक्षित संचालन सुनिश्चित करने में मदद करती है।

⑤　अनुकूलित तेल पृथक्करण और वापसी

एक समर्पित तेल पृथक्करण और वापसी प्रणाली बाष्पीकरणकर्ता ताप-स्थानांतरण प्रदर्शन पर तेल परिसंचरण के प्रभाव को कम करते हुए कंप्रेसर स्नेहन को बनाए रखने में मदद करती है।

⑥　वैकल्पिक हीट रिकवरी

कंडेनसर गर्मी का एक हिस्सा लगभग 30-52 डिग्री सेल्सियस गर्म पानी का उत्पादन करने के लिए पुनर्प्राप्त किया जा सकता है, जो औद्योगिक प्रक्रियाओं के लिए एक अतिरिक्त ऊर्जा-उपयोग विकल्प प्रदान करता है।

2. फ्लडेड स्क्रू चिलर क्यों चुनें?

पारंपरिक वाटर-कूल्ड स्क्रू चिलर की तुलना में, मुख्य अंतर यह है बाढ़ बाष्पीकरणकर्ता डिजाइन।

फ्लडेड कॉन्फ़िगरेशन अधिक प्रभावी रेफ्रिजरेंट-टू-वॉटर ताप हस्तांतरण प्रदान करता है और यह आवश्यक अनुप्रयोगों के लिए विशेष रूप से फायदेमंद है:

उच्च शीतलन क्षमता · लंबे परिचालन घंटे · केंद्रीकृत शीतलन · उच्च ऊर्जा दक्षता

सामान्य औद्योगिक शीतलन के लिए, एक मानक वाटर-कूल्ड स्क्रू चिलर अधिक किफायती विकल्प हो सकता है। बड़े कूलिंग लोड और परियोजनाओं के लिए जहां दीर्घकालिक परिचालन दक्षता प्राथमिकता है, फ्लडेड स्क्रू कॉन्फ़िगरेशन अधिक दक्षता क्षमता प्रदान करता है।

3. हीट रिकवरी विकल्प

कंडेनसर गर्मी के उस हिस्से का उपयोग करने के लिए चिलर को हीट रिकवरी सिस्टम से सुसज्जित किया जा सकता है जिसे अन्यथा अस्वीकार कर दिया जाएगा।

पुनर्प्राप्त ऊष्मा का उपयोग इसके लिए किया जा सकता है:

प्रक्रिया प्रीहीटिंग · उपकरण की सफाई · उत्पादन प्रक्रियाएं · कम तापमान वाला गर्म पानी

यह सिस्टम को उपलब्ध तापीय ऊर्जा का बेहतर उपयोग करते हुए शीतलन प्रदान करने की अनुमति देता है।

4. बुद्धिमान नियंत्रण एवं सुरक्षा

नियंत्रण प्रणाली प्रमुख परिचालन स्थितियों की निगरानी करती है और कई सुरक्षा कार्य प्रदान करती है, जिनमें शामिल हैं:

उच्च/निम्न दबाव संरक्षण
कंप्रेसर अधिभार संरक्षण
तेल के दबाव से सुरक्षा
निर्वहन तापमान संरक्षण
जल प्रवाह संरक्षण
ठंड रोधी सुरक्षा
चरण हानि और चरण अनुक्रम सुरक्षा

केंद्रीकृत संयंत्र प्रबंधन के लिए दूरस्थ निगरानी और संचार कार्य उपलब्ध हैं।

5. लचीला विन्यास

सिस्टम को परियोजना की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, जिसमें शामिल हैं:

ठंडा पानी का तापमान
ठंडा करने की क्षमता
रेफ्रिजरेंट चयन
हीट रिकवरी सिस्टम
दूरस्थ निगरानी
विद्युत विन्यास
संक्षारण प्रतिरोधी विन्यास
विस्फोट रोधी विन्यास

अंतिम कॉन्फ़िगरेशन विशिष्ट परिचालन स्थितियों और परियोजना आवश्यकताओं पर निर्भर करता है।

शीतलन क्षमता, ठंडे पानी का तापमान, कंडेनसर-पानी की स्थिति, रेफ्रिजरेंट और अन्य मापदंडों को एप्लिकेशन के अनुसार अनुकूलित किया जा सकता है।

उचित मॉडल चयन के लिए, कृपया प्रदान करें:

शीतलन क्षमता · ठंडा-पानी की आपूर्ति/वापसी तापमान · कंडेनसर-पानी की स्थिति · परिचालन वातावरण

हमारे इंजीनियर आपकी वास्तविक शीतलन आवश्यकताओं के आधार पर उपयुक्त कॉन्फ़िगरेशन की सिफारिश कर सकते हैं।

संदर्भ के लिए सिंगल-कंप्रेसर फ्लडेड स्क्रू चिलर विशिष्टता:

मॉडल	एनएलएसडब्ल्यू	300M	360M	400M	470M	540M	610M	710एम	830एम	940M	1150एम	1350एम	1550एम
रेफ्रिजरेटिंग क्षमता	किलोवाट	351	416	458	545	630	708	825	967	1090	1336	1574	1799
	किलो कैलोरी/घंटा(x10^4)	30.2	35.8	39.4	46.9	54.2	60.9	70.9	83.2	93.7	114.9	135.4	154.2
	आरटी	100	118	130	155	179	201	235	275	310	380	448	512
कंप्रेसर	प्रपत्र	असममित ट्विन-स्क्रू अर्ध-हर्मेटिक कंप्रेसर उन्नत
	कूलिंग इनपुट पावर	68	81.7	90.8	105.5	120.9	134	154.4	181.9	204.6	249.6	292.5	330.8
	प्रशीतन परिचालन धारा	116	140	155	180	207	229	264	311	350	427	500	566
	क्षमता नियंत्रण	0-33-66-100%(स्टार्ट अप के लिए 33%)
	पाइप इंटरफ़ेस	डीएन100	डीएन125	डीएन150	डीएन150	डीएन150	डीएन150	डीएन150	डीएन150	डीएन200	डीएन200	डीएन200	डीएन200
संघनित्र	ठंडा जल प्रवाह दर	72	85	94	111	129	144	168	197	222	272	320	365
	पानी का दबाव कम होना	50	50	55	55	60	60	60	65	65	70	70	70
	जल पाइप इंटरफ़ेस	डीएन100	डीएन125	डीएन150	डीएन150	डीएन150	डीएन150	डीएन150	डीएन150	डीएन200	डीएन200	डीएन200	डीएन200
बाष्पीकरण करनेवाला	रेफ्रिजरेंट प्रवाह दर	60	71	78	93	108	121	141	166	187	229	270	308
बाष्पीकरण करनेवाला	पानी का दबाव कम होना	50	50	55	55	60	60	60	65	65	70	70	70
सुरक्षा सुरक्षा उपकरण		उच्च और निम्न वोल्टेज सुरक्षा, एंटी-आइसिंग, ओवरहीटिंग सुरक्षा (दोहरी), सुरक्षा वाल्व, अधिभार संरक्षण, अंडर चरण, रिवर्स चरण, अंडर वोल्टेज, ओवर वोल्टेज, जल प्रवाह संरक्षण, आदि।
क्रायोजेन		आर22
आयाम	एल (मिमी)	3200	3600	3600	3600	3700	3700	3700	3700	3700	3800	3800	3800
	डब्ल्यू (मिमी)	1070	1100	1150	1200	1200	1200	1250	1300	1300	1800	1800	1800
	एच (मिमी)	1640	1640	1700	1700	1750	1750	1950	1930	1940	1930	1930	1930
शोर मूल्य	डीबी(ए)	67	67	67	68	69	70	70	71	71	72	73	73
समग्र गुणवत्ता	किग्रा	2400	2600	2700	2800	2900	3000	3300	3500	3800	4000	4500	5000
दौड़ता हुआ वजन	किग्रा	2850	3050	3200	3350	3400	3500	3650	3900	4200	4350	4900	5500

संदर्भ के लिए ट्विन-कंप्रेसर स्क्रू चिलर विनिर्देश:

मॉडल	एनएलएसडब्ल्यू	600एमएस	720एमएस	800एमएस	940एमएस	1080एमएस	1220एमएस	1420एमएस	1660एमएस	1880एमएस	2230एमएस	2700एमएस	3100एमएस
रेफ्रिजरेटिंग क्षमता	किलोवाट	702	832	916	1090	1260	1417	1650	1934	2180	2673	3149	3598
	किलो कैलोरी/घंटा(x10^4)	60.4	71.5	78.7	93.7	108.3	121.8	141.9	166.4	187.5	229.8	270.8	309.5
	आरटी	200	237	260	310	358	403	469	550	620	760	896	1023
कंप्रेसर	प्रपत्र	असममित ट्विन-स्क्रू अर्ध-हर्मेटिक कंप्रेसर उन्नत
	कूलिंग इनपुट पावर	136	163.4	181.6	211	241.8	268	308.8	363.8	409.2	499	585	661.6
	प्रशीतन परिचालन धारा	233	279	311	361	413	458	528	622	700	854	1000	1131
	क्षमता नियंत्रण	0-16.5-33-49.5-66-82.5-100%(स्टार्ट अप के लिए 16.5%) या चरणरहित समायोजन
	पाइप इंटरफ़ेस	2*डीएन100	2*डीएन100	2*डीएन100	2*डीएन150	2*डीएन150	2*डीएन150	2*डीएन150	2*डीएन200	2*डीएन200	2*डीएन200	2*डीएन250	2*डीएन250
संघनित्र	ठंडा जल प्रवाह दर	144	171	188	223	257	289	336	394	444	544	640	730
	पानी का दबाव कम होना	50	50	55	55	60	60	60	65	65	70	70	70
	जल पाइप इंटरफ़ेस	डीएन125	डीएन125	डीएन125	डीएन200	डीएन200	डीएन200	डीएन200	डीएन250	डीएन250	डीएन250	डीएन300	डीएन300
बाष्पीकरण करनेवाला	रेफ्रिजरेंट प्रवाह दर	120	143	157	187	216	243	283	332	374	458	540	617
बाष्पीकरण करनेवाला	पानी का दबाव कम होना	50	50	55	55	60	60	60	65	65	70	70	70
सुरक्षा सुरक्षा उपकरण		उच्च और निम्न वोल्टेज सुरक्षा, एंटी-आइसिंग, ओवरहीटिंग सुरक्षा (दोहरी), सुरक्षा वाल्व, अधिभार संरक्षण, अंडर चरण, रिवर्स चरण, अंडर वोल्टेज, ओवर वोल्टेज, जल प्रवाह संरक्षण, आदि।
क्रायोजेन		आर22
आयाम	एल (मिमी)	4365	4365	4420	4420	4420	4500	4800	5090	5090	5200	5200	5200
	डब्ल्यू (मिमी)	1290	1380	1480	1480	1540	1540	1700	1840	1840	1940	1940	1940
	एच (मिमी)	1550	1650	1750	1750	1750	1960	1980	2040	2040	2200	2200	2200
शोर मूल्य	डीबी(ए)	69	69	69	70	71	71	72	72	72	73	74	74
समग्र गुणवत्ता	किग्रा	4800	5200	5400	5600	5800	6000	6600	7000	7600	8000	9000	10000
दौड़ता हुआ वजन	किग्रा	5700	6100	6400	6700	6800	7000	7300	7800	6400	8700	9800	11000

रेटिंग शर्तें:

ठंडे पानी का इनलेट/आउटलेट: 12°C / 7°C; ठंडा पानी इनलेट/आउटलेट: 30°C / 35°C; रेफ्रिजरेंट: R22/ R410/R134a / बाजार की आवश्यकताओं के अनुसार वैकल्पिक रेफ्रिजरेंट। मुख्य इकाई के सामने 2 मीटर की दूरी पर 1.5 मीटर की ऊंचाई पर शोर माप लिया गया और औसत की गणना चार बिंदुओं (सामने, पीछे, बाएँ और दाएँ) से की गई। मानक बिजली आपूर्ति 380 वी, 50 हर्ट्ज, 3पी है; अन्य आवश्यकताओं को अनुकूलित किया जा सकता है।

फ्लडेड स्क्रू चिलर किसके लिए है?

शीतलन परियोजनाओं के लिए डिज़ाइन किया गया है जहां उच्च दक्षता, बड़ी शीतलन क्षमता और लचीला संचालन प्रमुख प्राथमिकताएं हैं।

उच्च दक्षता शीतलन
कुशल ताप अंतरण और अनुकूलित चिलर संचालन के माध्यम से दीर्घकालिक ऊर्जा खपत और परिचालन लागत को कम करने की चाहत रखने वाले ग्राहकों के लिए आदर्श।
बड़ी क्षमता वाली शीतलन प्रणालियाँ
बड़ी औद्योगिक सुविधाओं और केंद्रीकृत शीतलन प्रणालियों के लिए उपयुक्त, जिनके लिए पर्याप्त और स्थिर ठंडा-पानी की क्षमता की आवश्यकता होती है।
परिवर्तनीय शीतलन भार
उन अनुप्रयोगों के लिए अनुशंसित जहां शीतलन की मांग पूरे दिन बदलती रहती है। क्षमता को वास्तविक भार के अनुसार समायोजित किया जा सकता है, जिससे आंशिक-लोड स्थितियों के तहत कुशल संचालन बनाए रखने में मदद मिलती है।
सिंगल या ट्विन कंप्रेसर कॉन्फ़िगरेशन
विभिन्न शीतलन क्षमताओं और लोड प्रोफाइल से मेल खाने के लिए सिंगल या ट्विन कंप्रेसर के साथ उपलब्ध है। ट्विन-कंप्रेसर कॉन्फ़िगरेशन आंशिक-लोड ऑपरेशन और बेहतर सिस्टम रिडंडेंसी के दौरान अधिक लचीलापन भी प्रदान कर सकता है।
सतत औद्योगिक शीतलन
लंबे समय तक या निरंतर संचालन के लिए स्थिर, भरोसेमंद और ऊर्जा कुशल ठंडे पानी की आवश्यकता वाले कारखानों और सुविधाओं के लिए एक व्यावहारिक विकल्प।

आवेदन:

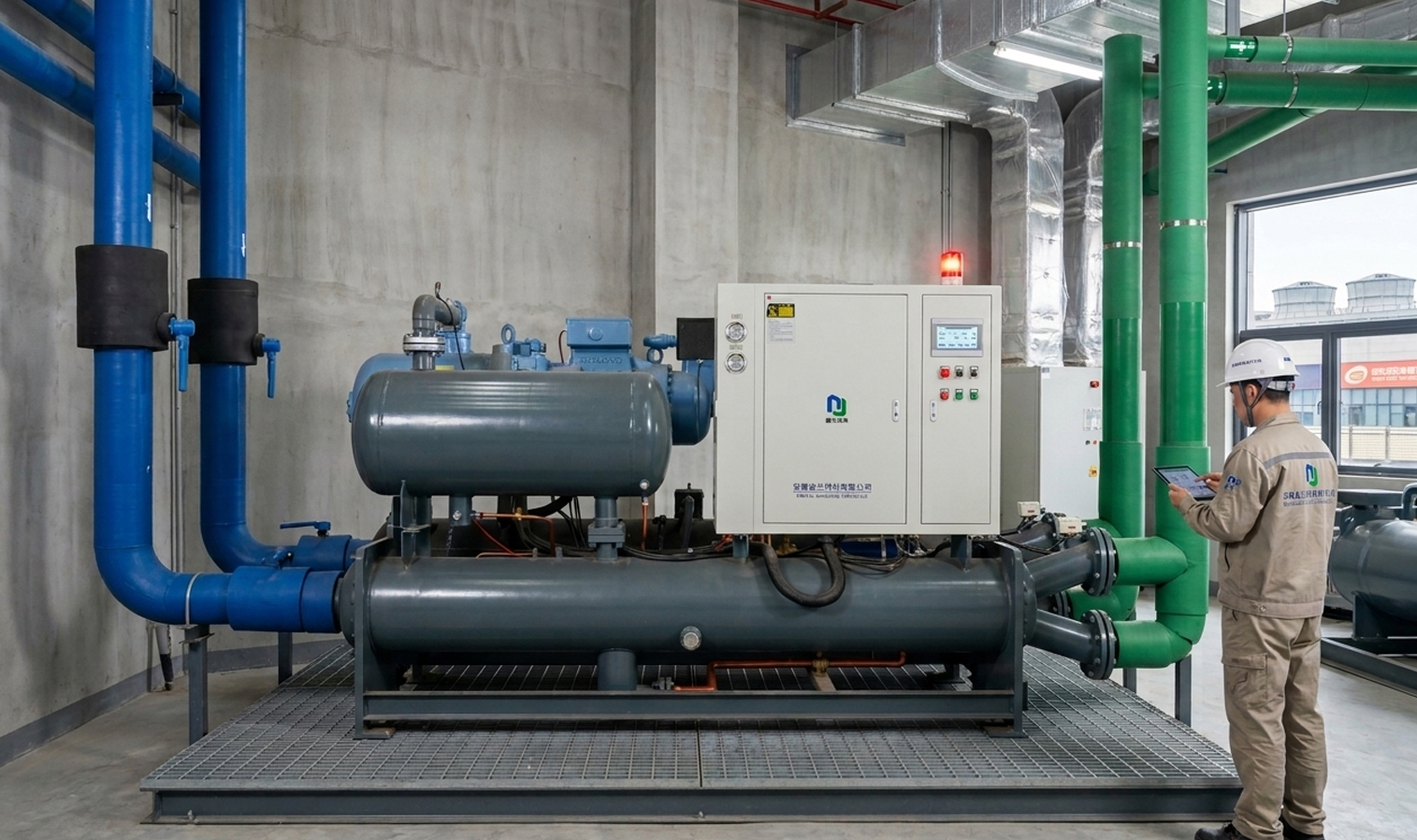

फ़ैक्टरी कार्यालय भवन कूलिंग --- सिचुआन, चीन में

ठंडा करने की क्षमता:

500RT

समाधान:

वाटर कूल्ड स्क्रू फ्लडेड चिलर

परिणाम:

संपूर्ण कार्यालय भवन (7 मंजिल) के लिए स्थिर तापमान नियंत्रण

yvakqplu1789006460

1. फ्लडल्ड स्क्रू चिलर और मानक वाटर-कूल्ड स्क्रू चिलर के बीच क्या अंतर है?

मुख्य अंतर बाष्पीकरणकर्ता डिजाइन है। एक फ्लडेड स्क्रू चिलर एक फ्लडड बाष्पीकरणकर्ता का उपयोग करता है, जो अधिक प्रभावी गर्मी हस्तांतरण और उच्च दक्षता क्षमता प्रदान करता है, विशेष रूप से बड़े शीतलन भार और लंबे परिचालन घंटों के लिए।

2. क्या फ्लडेड स्क्रू चिलर बड़े कारखानों के लिए उपयुक्त है?

हाँ। यह केंद्रीकृत ठंडा-पानी प्रणालियों, एकाधिक उत्पादन लाइनों और निरंतर शीतलन आवश्यकताओं वाले बड़े कारखानों के लिए विशेष रूप से उपयुक्त है।

3. क्या चिलर गर्म पानी उपलब्ध करा सकता है?

हाँ। एक वैकल्पिक ताप पुनर्प्राप्ति प्रणाली परिचालन स्थितियों के आधार पर, लगभग 30-52 डिग्री सेल्सियस गर्म पानी प्रदान करने के लिए कंडेनसर ताप को पुनर्प्राप्त कर सकती है।

4. क्या बाढ़ वाला प्रकार हमेशा मानक स्क्रू चिलर से बेहतर होता है?

आवश्यक रूप से नहीं। एक मानक वाटर-कूल्ड स्क्रू चिलर कई सामान्य औद्योगिक अनुप्रयोगों के लिए उपयुक्त है। जब शीतलन क्षमता, लंबे परिचालन घंटे और ऊर्जा दक्षता प्रमुख विचार हों तो बाढ़ का प्रकार अधिक उपयुक्त होता है।
